第7図 周波数特性

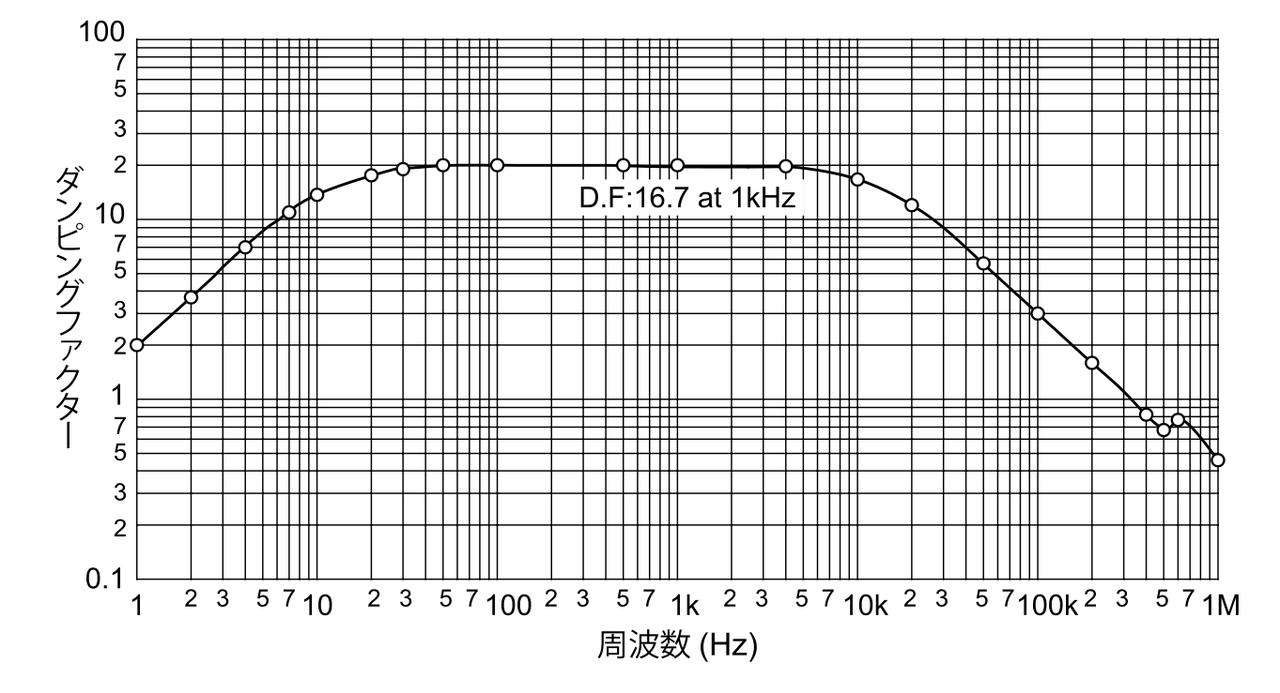

第8図 ダンピング特性
第9図 歪特性
ウエスギU・BROS333OTL Limited Edition 主な仕様
◎形式：真空管式プッシュプルモノーラルOTLパワーアンプ
◎回路形式：フルバランスAB2級サークロトロン回路
◎使用真空管：12AX7A（松下電器産業）×1、12AT7（Philips ECG）×1、12AU7（Siemens）×3、6C33C-B（Russia）×2
◎入力感度（最大出力に要する入力電圧）：1.1V（Gain：MAX）
◎入力インピーダンス：100kΩ（RCA、XLR入力とも）
◎連続最大出力（THD：5％）：40W（8Ω）
◎適合スピーカーインピーダンス：8Ω以上
◎電圧利得（8Ω負荷時）：23.5dB
◎残留雑音出力値（A-NET）：120μV以下（A-NET）
◎ダンピングファクター（8Ω負荷時）：20以上
◎周波数特性：5～100kHz（＋0dB、−3dB）
◎消費電力（PSE）：320W（AC100V 50／60Hz）、200W（無信号時）
◎入出力端子：RCAアンバランス（Normal、Direct）、XLRバランス
◎バナナプラグ対応スピーカー出力端子装備
◎機能：出力管バイアス調整（レベル、バランス）、保護回路（4項目）
◎最大外形寸法／重量：W378×H207×D226／20kg
◎調整機能：①レベルコントロール機能②フロント上面表示されているLEDインジケーターをガイドに出力管プレート電流ならびに出力管プレートアンバランス電流調整
